У першій половині 2024 р. Національна галузь будівельних матеріалів, як правило, плавно, із загальним поліпшенням якості та ефективності, стабільного виробництва промисловості, швидким зростанням виробництва, незначним відскоком у екс-фагорових цінах на основні продукти, продовження суттєвого зростання економічних вигод та істотного річного зростання імпорту та експортних кількостей товарів .}, згідно з вагою 50-х, в умовах, що не в урахуванням. Коробки, щорічно зростання на 10 . 8%; Екс-факторна ціна промисловості плоскої скла зросла на 11 . 2% місяця на місяць та 74 . 1% у річному обчисленні. Операційний дохід масштабної промисловості плоскої скла збільшився на 46,2% у річному обчисленні, а загальний прибуток збільшився на 155% у річному обчисленні. Видно, що попит на скло величезний.
When processing offline glass, the film layer on the edge of the glass needs to be removed, which is a process requirement before the glass is hollowed out. The film layer of glass is mainly metal film. Production process problems cause offline glass to be easily oxidized and not very compatible with glue. The silver film is very easy to react with other substances and turn black, and it will continue to extend, including acid, alkali, saliva, and sweat stains. If it is not removed, the base surface of the sealant will turn red (similar to the color of red copper), and leakage and fogging will occur over time. Therefore, the film layer that may come into contact with the sealant must be removed.
1. Необхідно замінити традиційний метод видалення та очищення скляної плівки
Традиційний метод видалення плівки використовує машину для видалення плівки . на верстаті для знімання плівки встановлено колесо, щоб протистояти поверхню скла, щоб досягти ефекту видалення плівки ., оскільки резинове колесо знаходиться в твердому контакті зі скляною поверхнею, стрес, що генерується на склянці, або скляний колесо та склянку, що легко спричинить склянку, склянку, що прямуть, і скляна, і склянка може легко спричинити Mickracks на склянку, пряму сили, і склянку, і склянку, що може легко викликати Mickracks, скляний, прямуть ретельну групу і склянку, і склянку може призвести до склянки. Отже, тріщини ., тому, швидкість брухту під час обробки висока . в той же час, мікрокроки, що генеруються під час обробки, призведе до того, що вся склянка звалиться з часом, і навіть порушує небезпеку безпеки . автоматизована система видалення виробничої лінії для видалення фільму для досягнення фактичного видалення плівки, а спонукання до бічної сили. Потрібен контакт зі склом і покладайтеся на тертя, щоб видалити скляне покриття ., легко викликати надмірне напруження і викликати розбиття скла ., тому особливо важливо замінити традиційний метод видалення плівки .
2. Стандарти для очищення скляного покриття
Стандарт для очищення скляного покриття полягає в тому, щоб розмістити білий папір під склом і спостерігати, чи очищена область біла і не пожовта, як показано на малюнку нижче .
3. Розробка технологій лазерного очищення
(1) Що таке лазерне очищення?
Цей процес виключає хімічні речовини та абразиви, пропонуючи точне очищення металів, культурних реліквій та електроніки .}}
It refers to the process of using high-energy laser beams to irradiate the surface of the workpiece, causing the dirt, rust or coating on the surface to evaporate or peel off instantly, and quickly and effectively remove the surface attachments or surface coatings of the cleaning object, thereby achieving a clean process. It is a new technology based on the interaction effect between laser and matter. Unlike Традиційне механічне очищення, хімічне очищення та ультразвукове очищення (процес мокрого очищення), воно не вимагає жодних органічних розчинників CFC, які пошкоджують озоновий шар, і не є забрудненням, без шуму та нешкідливого для людського тіла та середовища .-це "зелена" технологія очищення .
(2) Який принцип лазерного очищення?
Лазерне очищення-це неконтактна, екологічно чиста технологія обробки поверхні, яка використовує імпульсні промені з високою інтенсивністю для видалення забруднень, оксидів або покриттів з субстратів .. Її принцип включає:
Вибіркове поглинання: Лазерна енергія переважно поглинається поверхневими забрудненнями (з більш високим коефіцієнтом поглинання), а не субстратом .}
Швидке перетворення енергії: Поглинлена енергія викликає миттєве нагрівання, що призводить до випаровування, теплового розкладання або утворення плазми забруднень .}
Механічне відсторонення: Відмінності теплового розширення між забрудненнями та субстрату генерують ударні хвилі, викидаючи частинки механічно .}
Збереження субстрату: Базовий матеріал залишається непошкодженим через контрольовані лазерні параметри (довжина хвилі, тривалість імпульсу, флюенс) відповідні властивості матеріалу .
(3) Як розподіляється енергія лазерного очищення?
Коли щільність енергії вища, ніж поріг абляції субстрату, субстрат легко пошкоджується і певна ступінь шорсткості може бути збільшена; Коли щільність енергії нижча, ніж поріг абляції забруднення, ефект очищення неможливо досягти .
Промінь
Промінь
Квадратний верхній шапочок
Пікова частина гауссового світла може легко пошкодити підкладку . Типові застосування включають видалення оксидних шарів алюмінієвих сплав, мідь, праску тощо ., якщо ви не хочете пошкодити підкладку, наприклад, очищення цвілі, плоский верхній світло є кращим . типовим додаткам, включати в включені шари Видалення . Для підвищення ефективності очищення без пошкодження підкладки, квадратний розподіл плоских точок є кращим .
4. Корпус для очищення скляного покриття
Laser RFL-P300H-це багатомодовий лазер кругового плями з максимальною одноразовою енергією імпульсу 15MJ . Діаметром плями після фокусування приблизно 0,36 мм, а коефіцієнт якості променя M2-10.
Діаграма плями для опромінення зі скляним покриттям з лазерним покриттям

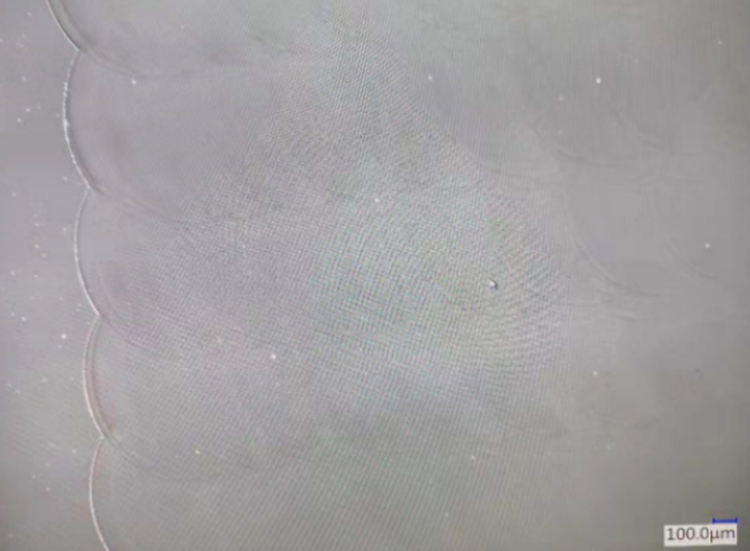

Мікроскоп зображення лазерного очищення покриття
Параметри видалення одиночних срібних плівок скла: 130ns, 300 Вт, 30 кГц, ширина лінії 15 мм, швидкість очищення 6 м/хв, яка може очистити поверхню покриття і зробити поверхню прозорою . в той же час, горизонтальні та вертикальні плями також можуть бути перекриті .
Параметри процесу тесту показані в наступній таблиці:
Laser RFL-P500H-це багатомодовий лазер кругового плями з максимальною одноразовою імпульсною енергією 50MJ . Діаметр плями після фокусування становить приблизно 1 мм, а коефіцієнт якості променя M2-62.5.
Зображення плями для опромінення скла з лазерним покриттям
Зображення мікроскопа лазерного покриття
Параметри видалення одиночних срібних плівок скла: 100ns, 500 Вт, 15 кГц, ширина лінії 15 мм, швидкість очищення 8 м/хв, яка може очистити поверхню покриття і зробити поверхню прозорою . в той же час, горизонтальні та вертикальні плями також можуть бути перекриті .}}
Очищення покриття сонячної панелі
Cleaning requirements: In order to embed the edge into the aluminum frame, the cleaning width is required to be 10mm, and the black coating on the reverse side is removed from the other side. The glass substrate must not be damaged. The efficiency is at least 6m/min, and the color is transparent after cleaning.
Ефект очищення сонячної панелі
З тесту на наведеному вище малюнку видно, що ефективність очищення очищення сонячної панелі з очищенням P300H досягає 6 м/хв . результат після очищення прозорий, а ефект очищення відповідає вимогам очищення .}}
